На рентгеновских снимках гортани в боковой проекции четко видны щитовидные, черпаловидные хрящи, надгортанник, подъязычная кость, гортанные желудочки (рис. 299). После 25—30 лет хрящи контурируются более четко ввиду их окостенения.
299 (слева). Левый боковой снимок гортани.
1 — надгортанник; 2 — подъязычная кость; 3 — щитовидный хрящ; 4 — связки преддверия; 5 — гортанный желудочек; 6 — голосовые связки; 7 — подсвязочное пространство; 8 — отложение извести в щитовидном хряще; 9 — перстневидный хрящ.
Очень хорошие результаты получаются при прямой томографии гортани, где видны голосовые и преддверные связки, желудочки, контуры голосовой щели (рис. 300).

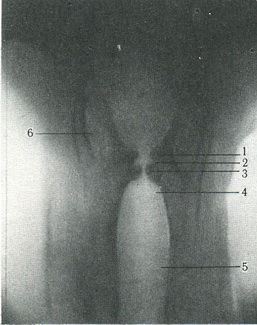

300. Прямой снимок гортани.
1 — связки преддверия; 2 — желудочки гортани; 3 — голосовые связки; 4 — подсвязочное пространство; 5 — трахея; 6 — грушевидные карманы.
