Электронно-оптический усилитель

Электронно-оптический усилитель рентгеновского изображения — устройство,   предназначенное  для  многократного увеличения яркости изображения на рентгеновском экране путем преобразования светового изображения в электронное и последующего преобразования его в световое. Такое усиление изображения в электронно-оптическом усилителе  достигается с помощью электровакуумного прибора, называемого электронно-оптическим преобразователем. Усилитель рентгеновского изображения применяют главным образом при просвечивании, рентгенокинематографии и использовании телевидения в рентгенодиагностике .
Основным преимуществом электронно-оптического усилителя является резкое снижение дозы рентгеновского излучения при диагностических исследованиях, особенно при рентгенокинематографии, а также возможность благодаря резкому увеличению яркости изображения просвечивать в слабо затемненном помещении, пользуясь при этом маломощными рентгеновскими аппаратами (см.).

Электронно-оптический усилитель рентгеновского изображения — устройство для преобразования рентгеновского изображения в оптическое, во много раз превосходящее по яркости изображение на обычном рентгеновском экране. Увеличение яркости изображения достигается путем промежуточного преобразования рентгеновского изображения в электронное и усиления последнего за счет дополнительно подводимой электрической энергии.

Основным усилительным элементом такого устройства является вакуумный прибор, называемый электронно-оптическим преобразователем. Наиболее широкое применение получили усилители с рентгеновскими электронно-оптическими преобразователями (РЭОП). Первичным приемником рентгеновского излучения является в этом случае люминесцентный экран из ZnS — Ag- или ZnS·CdS — Ag-люминофора внутри вакуумной трубки (рис. 1). Экран находится в оптическом контакте с полупрозрачным сурьмяно-цезиевым или мультищелочным фотокатодом. Экрано-катодный узел вместе с конусообразным анодом и подфокусирующим электродом образует трехэлектродную ускоряющую и фокусирующую систему преобразователя. У основания анодного конуса расположен выходной катодолюминесцентный экран. На анод подается высокий положительный потенциал (25 кВ) относительно катода, на фокусирующий электрод — небольшой потенциал (200—300 В).

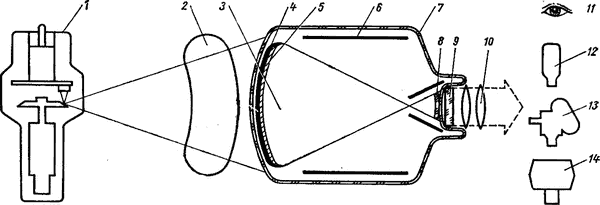

Рис. 1. Схема устройства рентгеновского электронно-оптического преобразователя фирмы Филипс с рентгеновским экраном, находящимся в оптическом контакте с фотокатодом: 1 — рентгеновская трубка; 2 — объект исследования; 3 — РЭОП; 4 — входной рентгеновский экран; 5 — фотокатод; 6 — подфокусирующий электрод; 7 — колба; 8 — выходной экран; 9 — защитное стекло; 10 — оптическая система; 11 — глаз исследующего; 12 — телевизионная камера; 13 — кинокамера; 14 — широкоформатная кинокамера.

Пучок рентгеновых лучей, попадая на выходной экран, вызывает его свечение (рентгенолюминесценцию). Под действием квантов света фотокатод испускает (эмиттирует) электроны, причем распределение плотности электронов в пучке воспроизводит распределение освещенности, создаваемой экраном на поверхности фотокатода. В результате световое изображение преобразуется в электронное. Поток электронов, устремляясь к аноду, бомбардирует выходной люминесцентный экран, вызывая его свечение. Таким образом, осуществляется обратное преобразование электронного изображения в световое. Увеличение яркости достигается путем ускорения электронов в электростатическом поле и электронно-оптического уменьшения изображения, что приводит к увеличению плотности потока электронов. Изображение на выходном экране наблюдают через оптическую систему, увеличивающую его размеры до нормальных. Его можно также фотографировать на широкоформатную пленку, на кинопленку или передавать на телевизионную трубку.

Современные усилители с РЭОП обладают коэффициентом усиления, равным 3000 или более. Это означает, что яркость свечения их выходного экрана превосходит яркость свечения обычного экрана для рентгеноскопии в 3000 или более раз. Это основное преимущество усилителя, дающее возможность увеличить степень восприятия информации, заложенной в изображении, благодаря повышению остроты зрения и контрастной чувствительности глаза; сократить время исследования; уменьшить вероятность ошибок, связанных с утомлением глаз; устранить необходимость в затемнении и дополнительной адаптации; уменьшить облучение пациента при рентгеноскопии; производить рентгенокиносъемку, а также применять телевизионные установки с использованием видиконов в качестве передающих трубок.

Недостатком усилителя с РЭОП является относительно небольшой размер рабочего поля (технически сложно сделать РЭОП с диаметром выходного экрана более 220—230 мм). Для увеличения рабочего поля используют усилители яркости рентгеновского изображения иной конструкции со световым электронно-оптическим преобразователем (рис. 2). В этом усилителе рентгеноскопический экран находится вне ЭОП, а изображение, получаемое на экране, проектируется на фотокатод преобразователя светосильной зеркально-линзовой оптикой. Недостатками такой системы являются громоздкость и значительные потери света при переносе изображения с экрана на фотокатод.

Рис. 2. Схема устройства усилителя яркости рентгеновского изображения «Цинеликс» с переносом изображения с рентгеновского экрана на фотокатод при помощи зеркально-линзовой оптики: 1 — рентгеновская трубка; 2 — световой электронно-оптический преобразователь; 3 — входная оптика; 4 — выходная оптика; 5 — рентгеноскопический экран.

Электронно-оптические усилители рентгеновского изображения применяют при исследовании пищеварительного тракта и сердечно-сосудистой системы, для рентгеноскопического контроля при введении
зондов, катетеров и радиоактивных препаратов, для быстрого исследования травматических повреждений и во всех случаях, когда применение обычного метода просвечивания сопряжено с опасностью чрезмерного облучения пациентов и персонала.

Телевизионные установки с усилителем позволяют производить одновременное наблюдение группой врачей и осуществлять рентгенологический контроль при операциях непосредственно у операционного стола.
Рентгенокиносъемка при помощи усилителя сочетает в себе одно из важных преимуществ рентгенографии — документальность с возможностью функциональных исследований различных органов. Двухканальная выходная оптическая система позволяет визуально контролировать процесс киносъемки.
При использовании новейших усилителей рентгеновского изображения интегральная доза при рентгеноскопии в ряде случаев уменьшается в 10—15 раз.

Стремление свести к минимуму облучение пациентов и персонала и расширить возможности рентгенодиагностики приводит к ограничению сферы применения обычного рентгенологического исследования с заменой его исследованием при помощи электронно-оптического усилителя рентгеновского изображения. См. также Рентгеновские аппараты, Рентгенодиагностика, Рентгенотехника.
